一、概述

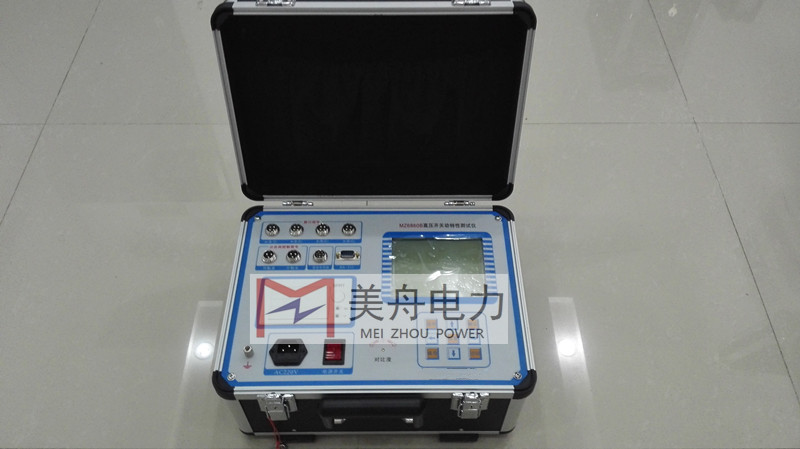

MZ-6860B高壓開關動特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。
1.儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2.獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3.機內可存儲50組測試結果。
4.大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單 操作提示，人性化菜單式界面，操作簡便。
5.儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6. 機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。
7. 本儀器可進行電動分合測試和手動分合測試。
8. 可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
9. 重合閘試驗，可做合分、分合，分合分等參數測量。
二、技術參數
1．時間測量：12路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.1ms～999.99ms
準確度：1%±（1%讀數+2個字）
2．速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°
3．行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
傳感器：50mm，分辨率:0.1mm
360線傳感器：360о，分辨率:0.5о，行程設置從5mm～999.99mm
4. 電流測量：電流為合分閘線圈的******電流值
5．顯示屏：320×240液晶屏，對比度可調
6．?dāng)?shù)據存儲：可存儲50組測量數據
7．打印機：高速熱敏打印機
8．交流電源 ：AC 220V ± 10%；50Hz ± 2%
9．直流電源：輸出電壓：25～260V連續可調，輸出電流：≤ 15A(短時)
10．主機體積：380×280×140mm
11．使用環境： -10℃~+50℃
12．相對濕度：≤90%
|
|
 |
 |
 |
 |
|
|
|
|
