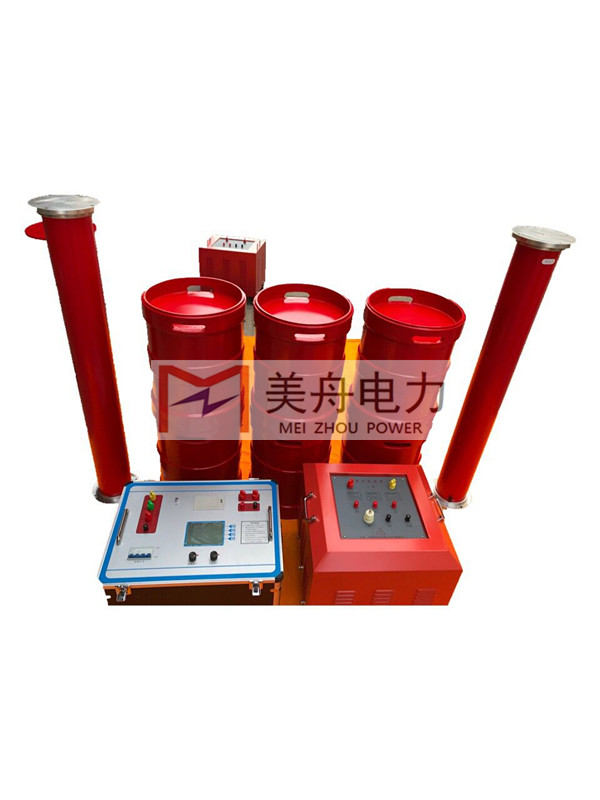

 產品展示 | >>十.其它產品>>MZXB-270KVA 270KV調頻式串聯諧振耐壓裝置 |
|
|
|
 |
 |
 |
 |
|
MZXB變頻串聯諧振耐壓試驗裝置技術指標
1．額定電壓：270KV
被試品的：
22kV---滿足10kV電纜交流耐壓試驗；
44kV---滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；
52kV---滿足35kV電纜交流耐壓試驗；
85kV---滿足35kV變壓器交流耐壓試驗；
109kV---滿足110kV電纜交流耐壓試驗；
165kV---滿足110kV變壓器交流耐壓試驗
230kV---滿足110KvGIS交流耐壓試驗
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次性工作60分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
9．輸入電源： 380V/220V
10．頻率調節范圍：30Hz～300Hz
11．系統測量精度：1.5％
12．裝置具有過壓、過流、零位啟動等保護功能
設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：15kVA；
輸入電壓：三相380V 45～65Hz
輸出電壓：0～500V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～30A
重量：16kg
三、高壓諧振電抗器（共6臺）：45KVA/45KV
額定工作電壓：45kV
額定工作電流：1A
額定電感量：100H
連續工作時間：60min
溫 升：小于60度
工作頻率：30~300Hz
重量： 42kg
四、激勵變： 1臺
額定容量：15kVA
輸入電壓：500V
輸出電壓： 1.5kV，3kV ，6kV 15kV
4.電容分壓器一臺：270kV純電容式
自身電容量：1200pF
工作頻率：30～300Hz
不確定度：1.5%
額定電壓:270kV
重量：35kg
|
|
 |
 |
 |
 |
|
|
|
|
