 產品展示 | >>七.電纜、避雷器、互感器檢測>>MZ8818D交直流標準源 |
|
|
|
 |
 |
 |
 |
|

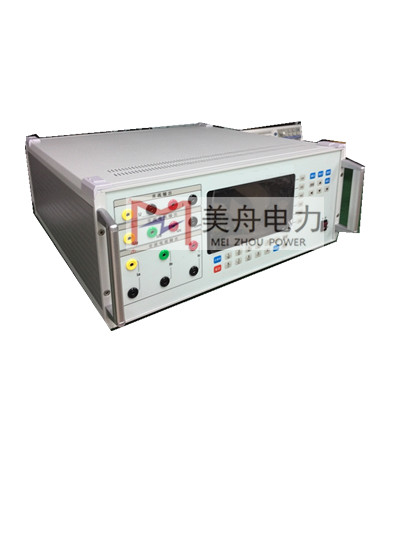

MZ8818D交直流標準源，該裝置的核心技術是ARM+FPGA；高速高精度D/A轉換器與直接數字合成技術（DDS）。產品內置高精度參數標準，采用模擬閉環反饋和數字PID調節,使輸出電壓、電流、頻率、相位、功率、電能（選項）等即為長期穩定跟蹤設置數據。
裝置具有精度高、工作穩定可靠、操作方便靈活等特點。
二、主要功能及特點：
?可檢驗電力系統中各種電表【電能表（選項）、電壓表、電流表、功率表、頻率表、功率因數表、相位表】的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。
?電源部分可生成具有2～32次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
?采用高精度大功率精密運放，工作頻帶為40HZ～1kHZ，具有良好的線性。雙重輸出保護，使輸出信號具有高保真、高抗沖擊的能力。
?設有RS-232接口和USB（選件）接口。由PC機控制本裝置可對各種儀表進行檢驗，并對結果進行處理和管理。
?采用精美鋁合金機箱，外形美觀，整機重量輕。
三、主要技術指標：
交流輸出：
輸出電壓電流：
▽ 輸出電壓范圍： 0 ~ 600V；
▽ 額定電壓量程： 25V、50V、100V、200V、400V、600V；
▽ 輸出電流范圍： 0 ~ 24A；
▽ 額定電流量程： 0.1A、0.5A、1A、5A、10A、20A；
▽ 電壓電流調節范圍 0～120% ；
▽ 電壓電流調節細度 5×10－5；
▽ 電壓電流準確度：誤差≤0.03%（讀數）±0.02％（滿度）；0.05級；
▽ 電壓電流輸出功率： 各額定量程 滿度100% ；
輸出時 ，輸出功率不小于20W；
輸出頻率：
▽ 頻率范圍：45Hz ~ 65Hz ；
▽ 頻率分辨率：0.001Hz ；
▽ 準確度： 0.01Hz；
輸出相位：
▽ 輸出范圍：0.00 °~359.99 ° ；
▽ 調節細度 0.010；
▽ 輸出準確度：0.1°；
輸出諧波：
▽ 諧波2～32次，
▽ 幅度0～20%，
▽ 各次諧波相位細度0.010·N（N為諧波次數）；
輸出功率：
▽ 輸出功率范圍：額定電壓量程與額定電流量程任意組合；
▽ 輸出準確度： 在各額定功率量程范圍符合0.1、0.05 級準確度；
無功功率準確度下降一個等級；
輸出波形失真度：
▽ 交流電壓、電流輸出波形失真度≤0.3%；
電能表測量：
▽ 綜合誤差 0.1、0.05% FS (脈沖輸出 ≤90kHz；三相額定值=60kHz)；
直流輸出：
?直流電壓量程 75mV，1V,3V,7.5V,15V,30V, 每檔輸出容量100mA；
75V、150V、300V、600V，1000V每檔輸出容量40mA；
?直流電流量程 30uA、300uA、3mA、30mA、******輸出容量9VA；
300mA、0.5、1、2.5、5A 、10A 、20A******輸出容量10VA；
?直流電壓、電流調節范圍0～120% FS，調節細度5×10－5；
?直流電壓、電流輸出穩定度 U：≤0.01% FS/100s,I：≤0.02% FS/100s；
?直流電壓額定量程準確度：誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
誤差≤0.03%（讀數）±0.02％（滿度）；0.05級；
?直流電流額定量程準確度：誤差≤0.06%（讀數）±0.04％（滿度）；0.1級
誤差≤0.03%（讀數）±0.02％（滿度）；0.05級；
?直流75mV輸出（負載≥200Ω）準確度 ：
誤差≤0.12%（讀數）±0.08％（滿度）；0.2級；
誤差≤0.06%（讀數）±0.04％（滿度）；0.1級；
其它：
? 工作電源：單相 220V±10%，50Hz±5%。
使用環境：溫度 20℃±10℃，相對濕度 ≤85%RH；
體積重量：460×480×200mm，約18kg。
|
|
 |
 |
 |
 |
|
|
|
|
