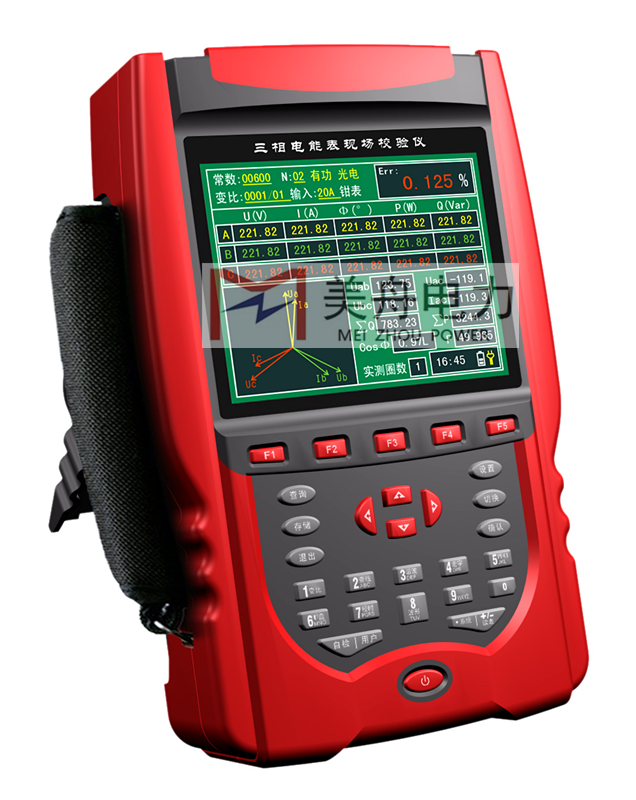

 產品展示 | >>八.繼電保護、電能計量檢測>>MZ8812D 三相電能表校驗儀 |
|
|
|
 |
 |
 |
 |
|
1. 概述
本產品主要用于0.1級及以上所有單、三相電能表的現場校驗，特別增加的三相源，可以在用戶無負荷或在實驗室環境下實現對各類電能表的精確校驗、雙表同時校驗、電參數測量、變比測試、諧波測試、錯誤接線判別校正、測試數據存儲和查詢等多種功能，5.7寸彩色液晶或觸摸屏顯示、中英文雙語界面，多種供電方式選擇，完全滿足客戶使用需求。具有專利技術鉗表自校準功能，隨時確保鉗表精度穩定。
2. 產品功能
2.1 校驗所有電能表電能誤差，校核各種電能表常數；
2.2 同時校驗同一回路中的主副表或同一回路中的有功、無功表；
2.3 校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器；
2.4 測量現場各相電參數指標（U、I、P、Q、Φ、F），同時測量并顯示三個電壓/電流的波形；
2.5 自動檢測鉗表誤差變化，各相之間互相自檢，保證鉗表和儀器的長期精度穩定性；
2.6 表源一體，******輸出電流5A，******輸出功率８VA，在現場無負荷時進行電能表校驗；
2.7 自帶模擬負載，可任意功率因數、任意電流大小輸出，對電能表校驗點進行全面測試；
2.8 測量TA變比，測量 PT、CT 二次負荷；
2.9 配 20A、100A、500A、1000A 鉗，直接測量低壓計量綜合誤差；
2.10 測量三相電壓、電流的 2～51 次諧波，并可存儲全部諧波數據；
2.11 在四個相限識別任意種電能表錯誤接線，顯示任意接線的六角圖，能識別IB接入與TV、TA極性接反的情況，還可作為六角圖查線培訓使用；
2.12 可選配各類條碼掃描槍，將電能表?xiàng)l碼掃描并存儲到儀器中；
2.13 直接讀取多功能電能表數據、測量各種電能表走字誤差；
2.14 電池供電、在線取電、外接電源等多種供電方式選擇；
2.15 支持小于5mA小電流測試，方便首檢無負荷時接線識別；
2.16 可通過U盤、串口、藍牙等升級軟件下載校驗數據，可與 PC 機進行通訊；
2.17 配專用電能表管理系統軟件，實現無紙化辦公；
2.18 存儲全部測量數據，包括工作參數，方便事后分析。
3. 產品特點
3.1 采用數字真無功測量技術，測量不受電壓電流不平衡、相角不對稱、頻率變化等影響，準確度達千分之一；
3.2 采用高速高精度數字乘法器，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正；
3.3 高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶顯示，T9漢字輸入法；
3.4 寬工作電源AC 57.7～480V，在 -20℃～+40℃ 的溫度范圍內保證電能的準確性；
3.5 無電位器，提高了系統的穩定性和可靠性，徹底防止儀器因運輸?shù)韧饨缭蛟斐烧`差改變；
3.6 電壓自動換檔 30～480V、電流直接輸入 5A；
3.7 帶 0.2 級 5A 鉗表，已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等；
3.8 高精度塑膠模具機箱設計，輕巧美觀，方便各類現場校驗。
4. 技術參數
電壓量程:AC 30-480V
電流量程:
端子輸入:1A、5A
鉗表輸入(一倍過載):1A、5A、20A、100A、500A、1000A、1500A、3000A
端子輸入誤差:
有功電能、功率、電壓、電流:±0.1%（0.1級）、±0.05%（0.05級）
無功電能:±0.1%（0.1級）
頻 率:±0.05Hz（0.1級）
|
|
 |
 |
 |
 |
|
|
|
|
